一、产品简介及工作原理：
自来水中一般都有一定的电导率，把电极片直接插入自来水中，并与交流电源连接在一起，由于水导电，电流会从电极之间的水中通过，传送给水的电能全部转化为热能，使水加热产生蒸汽。
AD型电极加湿器采用性能更加稳定的网状电极片，电流大小与供电电压、电极浸入水中的面积、电导率有关，加湿器蒸汽产生量受功率或电流强弱的影响，电流的控制可以用改变电极浸入水中面积的方法来调节。水的电导率维持在一定的范围内，可以实现良好的系统连续控制。
电极加湿器产生的蒸汽压力较低，蒸汽不含矿物质，没有细菌及白粉。
二、控制形式：
开关量、连续比例调节两大类，两种开关量控制方式，其中一种开关量与连续比例调节控制设计于一体。连续比例调节范围在（20％--100％），控制信号有0-10V、4-20ma。

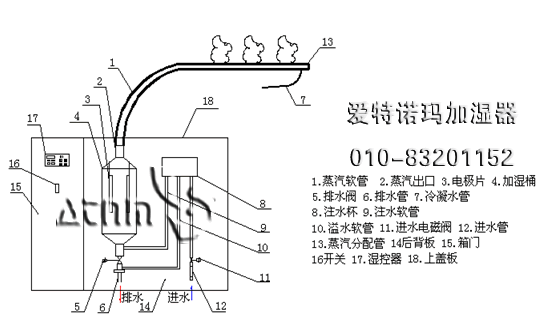

AD型加湿器结构示意图
自来水中一般都有一定的电导率，把电极片直接插入自来水中，并与交流电源连接在一起，由于水导电，电流会从电极之间的水中通过，传送给水的电能全部转化为热能，使水加热产生蒸汽。
AD型电极加湿器采用性能更加稳定的网状电极片，电流大小与供电电压、电极浸入水中的面积、电导率有关，加湿器蒸汽产生量受功率或电流强弱的影响，电流的控制可以用改变电极浸入水中面积的方法来调节。水的电导率维持在一定的范围内，可以实现良好的系统连续控制。
电极加湿器产生的蒸汽压力较低，蒸汽不含矿物质，没有细菌及白粉。
二、控制形式：
开关量、连续比例调节两大类，两种开关量控制方式，其中一种开关量与连续比例调节控制设计于一体。连续比例调节范围在（20％--100％），控制信号有0-10V、4-20ma。
AD型加湿器结构示意图
三、安装示意图：

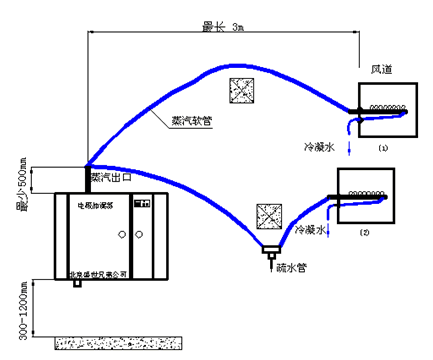

空调挂装方式
OEM安装方式
3、室内直接安装
(1)直吹一体式

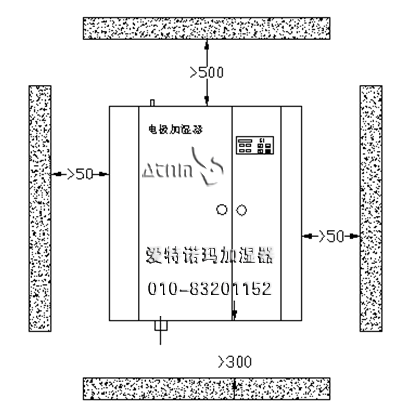

（2）墙壁安装间距
四、适用范围
AD型电极加湿器适用于空调配套，电子厂、制药厂、医院洁净加湿。
五、特点
●蒸汽加湿器安装紧凑，节约占地面积，供给的蒸汽品质好，设备效率高，价格具有竞争力。
●流线型外观设计，专注功能与经济的最佳组合，友好的用户界面。
●一次性及可清洗加湿桶可以自由选择，使用更换方便。
●开关量控制与比例调节控制可选，蒸汽输出量在4-120kg/h，可选。
六、加湿器编号解读
AD--□--□
加湿量kg/h
A：开关量调节 B：连续调节
电极加湿器
七、AD型电极式加湿器技术参数及选型表 (表一)
| 编号 | 加湿量（kg/h） | 耗电量（kw） | 电压 | 加湿桶数量 |
| AD—4 | 4 | 3 | 2×220V | 1 |
| AD—7 | 7 | 5.25 | 3×380V | 1 |
| AD—10 | 10 | 7.5 | 3×380V | 1 |
| AD—13 | 13 | 9.75 | 3×380V | 1 |
| AD—15 | 15 | 11.25 | 3×380V | 1 |
| AD—20 | 20 | 15 | 3×380V | 1 |
| AD—23 | 23 | 17.25 | 3×380V | 1 |
| AD—30 | 30 | 22.5 | 3×380V | 1 |
| AD—36 | 36 | 27 | 3×380V | 2 |
| AD—42 | 42 | 31.5 | 3×380V | 2 |
| AD—46 | 46 | 34.5 | 3×380V | 2 |
| AD—60 | 60 | 45 | 3×380V | 2 |
| AD—80 | 80 | 60 | 3×380V | 3 |
| AD—90 | 90 | 67.5 | 3×380V | 3 |
不锈钢喷管选型表（表二）
| 喷管直径（mm） | 喷管所需数量 | 喷管长度（mm） |
| Φ20 | AD4-15=1 | 290 |
| Φ40 | AD20-30=1 | 590 |
| Φ40 | AD36-60=2 | 590 |
| Φ40 | AD80-120=3 | 790 |
| 注：排水口口径为Φ20 | ||
八、AD型电极加湿器的安装
在选择安装蒸汽加湿器的位置时，一定要注意以下几点：
a.环境温度5-40℃
b.相对湿度低于80％RH
c.蒸汽分配管与蒸汽加湿器相连时，应尽可能使用最短长度的蒸汽出口软管和凝结回水软管。
e.软管应避免有下垂和结头情况产生，还应有5-10°的坡度
f.加湿器必须垂直安装，以便能运行良好。
九、蒸汽桶的清洗与维护
当电极加湿器的加湿量达不到预定加湿量时，如果其它部件都工作正常，则说明蒸汽桶该清洗了。下面是清洗步骤及注意事项：
1、去掉外壳，去掉连接件，将蒸汽桶上半部分拿下来。
2、排除蒸汽桶中所有水垢和淤泥。
3、敲打加热电极，去除电极上的水垢，允许留一小部分。
4、检查蒸汽桶上部水位探测器，冲洗去除附在上面的杂质。
5、冲洗蒸汽桶中的过滤器。
注意：
1.清洗时不能使用酸性或化学洗涤物。
2.如果因为水的导电率不足而引起加湿量不够时，可在筒中加少许食盐。
|
配 件
比例适配器
输入0-10V、4-20mA信号，并连续调节加湿器的加湿量。 湿度控制系统
分为开关式和比例式（PID）两种。并可以选择带有RS485通讯接口的型式。 湿度变送器可以选择壁挂式和风道式两种。 直吹蒸汽送风机
用于向室内直接吹送蒸汽加湿。 PCS自清洁系统
减少水垢的产生，延长加湿桶的使用寿命。 BESTAIR免垢器
水处理器

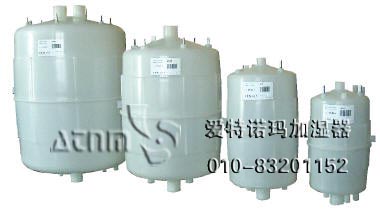

加湿桶（7种型号）
液晶式微电脑控制器
|
 单加湿桶的加湿器
 双加湿桶的加湿器
|
