1 概述

1.1 适用范围

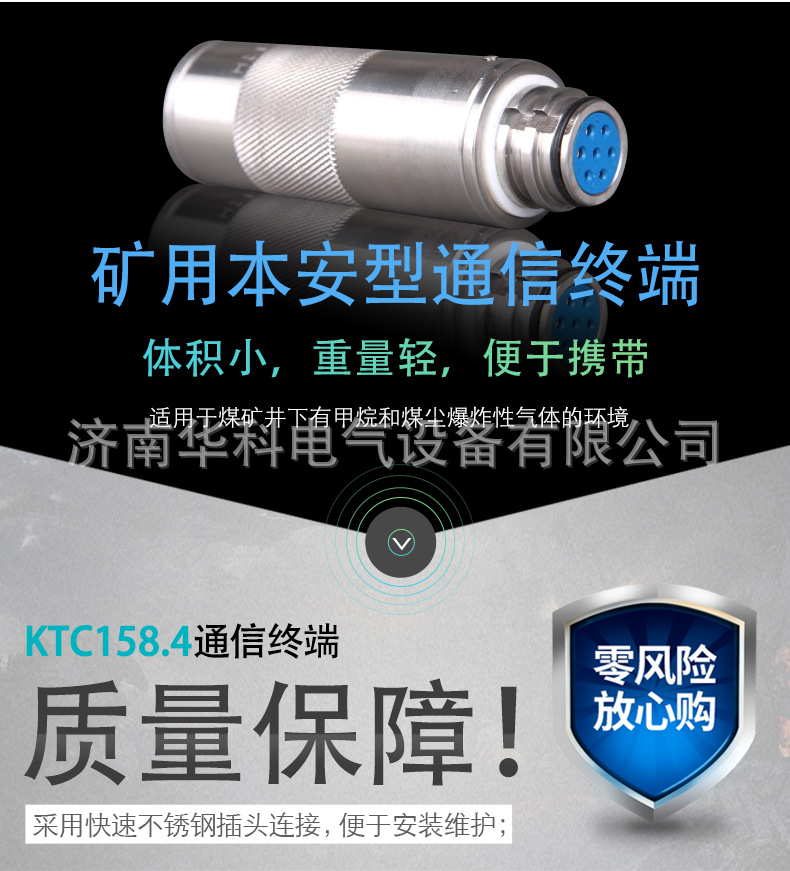

KTC158.4矿用本安型通信终端（以下简称终端）适用于煤矿井下有甲烷和煤尘爆炸性气体的环境下，作为装置中通信控制线终端的检测部件，以保证系统安全可靠的工作。

1.2 使用环境

1.2.1终端在下列环境条件下应能正常工作：

a) 环境温度：0℃～＋40℃；

    b) 平均相对湿度：不大于95%（＋25℃）；

    c) 大气压力：80kPa～106kPa；

    d) 无显著振动和冲击的场合；

e) 煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的混合。

1.2.2终端能承受的最恶劣的贮运条件为：

   a) 高温：＋60℃；

    b) 低温：－40℃；

    c) 振动：50m/s²；

d) 冲击：500m/s²。

1.4防爆型式和标志：

       防爆型式：矿用本质安全型；

       防爆标志：ExibⅠMb。

1.5外形尺寸及重量

a) 外形尺寸：112mm×36mm（长×宽）；

b) 重    量：约1kg。

1 结构特征与工作原理

2.1 结构

2.1.1紧固件有防止自动松脱措施。

2.1.2零部件有防锈、防蚀处理。

2.1.3外壳由Q235冷轧钢板焊接制成。

2.1.4 零部件、元器件及其他结构要求应符合MT209中第7章、第8章、第9章要求。

2.1.5电子保护用元器件、保护电路应设置双重化，电子元器件应老化筛选。任何与本安性能有关元器件，在正常工作和故障状态下，其承受的电压、电流和功率均不得超过额定值的三分之二。

2.2 总体结构图

2.2.1 总体结构图

终端结构视图见图2，其中各部分名称为：

1) 终端闲了板

2) 终端壳体

3) 7芯接口

2.3工作原理

与KTC158.1矿用本安型控制箱（以下简称控制箱）、KTK18用本安型闭锁扩音电话（以下简称闭锁扩音电话）、KTK18A矿用本安型扩音电话（以下简称启停扩音电话）配接，当终端电压≥10.5V时为正常工作状态，发出CAN信号传给控制台；当终端电压≤10.5V时为低压状态，发出CAN信号传给控制台。

1 电气性能

3.1 供电电源

a) 额定工作电压：DC 18V

b) 工作电流： ≤30mA

3.2 主要技术参数

当终端电压≥10.5V时，发出CAN信号传给控制台，控制台显示正常状态；当终端电压小于10.5V时，发出CAN信号传给控制台，控制台显示低压状态。

3.3通讯方式：CAN通讯；通讯速率：10kbps；通讯信号幅值Vpp： 1.0V～8.0V,传输距离2km(电缆型号MHYBV2*2.5+5*0.75）

3.4 功能：终端电压检测并发送给控制台功能。

2 安装使用

终端通过MHYBV通信电缆连接到最后一台扩音电话的7芯插座上，并用U形销固定即可。

3 故障现象与解决方法

控制台不显示终端在线，应检查是否插头接触不良，将U形销插牢即可消除。其他的性能故障，应返回原制造单位修理。
