产品详情
Thinkpipe管道切割机是在基础之上被赋予了“智慧”的功能。通过定义切割方式及切割轨迹,它可以实现任意管径、任意角度斜切或任意形式的端部相贯线切割。它的使命是为客户提供诸如管线碰死口切割、现场管道弯头切割及相贯线切割的解决方法,也可为工厂使用解决大管径斜口或相贯线切割难题。Thinkpipe管道切割机重量轻,自带传感系统,切割轨迹不需要靠模而可以自行完成,兼具手工切割的灵活性与自动切割的准确性,是目前施工现场唯一一款依靠自身控制系统和传感系统而不需要靠模便能实现任意形状斜切或相贯线切割轨迹的管道切割机。其对超大管径管子的切割能力可使其完成甚至连常用的数控管道切割机都不能完成的切割任务。目前Thinkpipe管道切割机产品分为R系列、T系列、X系列。R系列为管道弯头切割专用、T系列为管道相贯线切割专用、X系列为管道弯头切割和相贯线切割两用。客户购买R系列与T系列产品后均可以通过计算机串口进行产品升级,升级成X系列。

Thinkpipe产品型号说明:

R

40

A

-

X

功能代号

横向可移动距离

切割方式

可加工管外径范围(可多选)

R:弯头切割

T:相贯线切割

X:弯头切割与相贯线切割

20:200mm

40:400mm

60:600mm

80:800mm

100:1000mm

120:1200mm

A:火焰切割

P:等离子切割

A320mm-400mm

B400mm-495mm
C495mm-550mm
D550mm-680mm

E630mm-770mm

F730mm-830mm

G810mm-915mm

H915mm-1020mm

I1000mm-1100mm

J1040mm-1160mm

K1120mm-1250mm

L1219mm-1310mm

M1270mm-1480mm

N1410mm-1500mm

O1450mm-1595mm

P1520mm-1675mm

V320mm-1420mm

X320mm-3000mm

相贯线管道切割机斜切机PIPE CUTTING MACHINE

Thinkpipe 管道切割机

THINKPIPE

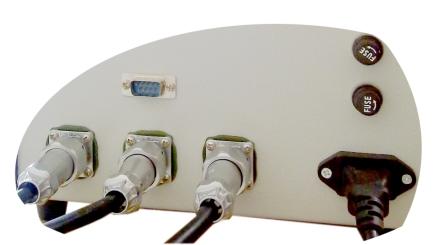

系统升级接口

管道斜切       管道相贯线切割

管道斜面切割                                      管道相贯线切割


      关于Thinkpipe管道弯头切割机,目前业内有多种不同的叫法,例如:碰死口切割机、钢管弯头制作机、管道斜切机、管道斜截设备、管道弯头下料器、虾米腰切割机等等。我公司Thinkpipe管道弯头切割机是一种比较通俗易懂的命名。目前管道弯头切割机可实现如下图所示类型的切割:

虾米弯管道切割机

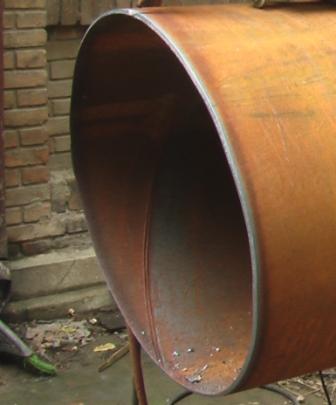

圆管对接(虾米弯)斜面切割

      关于Thinkpipe管道相贯线切割机,是现场制作管道相贯线的便携式设备。目前可以实现如下图所示类型的相贯线切割:

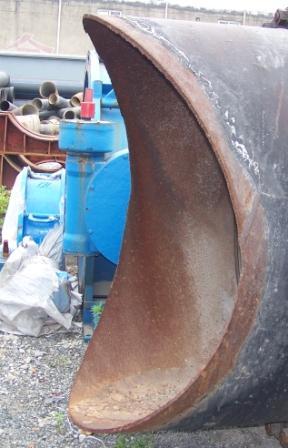

管道等直径正交相贯线切割

管道等直径正交三维图
两圆管等直径正交相贯,任一圆管上的相贯线切割
管道等直径斜交管道切割 钢管等直径斜角三维图
两圆管等直径斜交相贯,任一圆管上的相贯线切割
管道不等直径正交相贯线切割 钢管不等直径正交相贯线切割机
两圆管不等直径正交相贯,直径较小的圆管上的相贯线切割
管道不等直径斜交相贯线切割 钢管不等直径斜交相贯线切割机
两圆管不等直径斜交相贯,直径较小的圆管上的相贯线切割
管道不等直径偏心正交相贯线切割 钢管不等直径偏心正交相贯线切割
两圆管不等直径偏心正交相贯,直径较小的圆管上的相贯线切割
管道不等直径偏心斜交相贯线切割 管道不等直径偏心斜交相贯线切割

两圆管不等直径偏心斜交相贯,直径较小的圆管上的相贯线切割

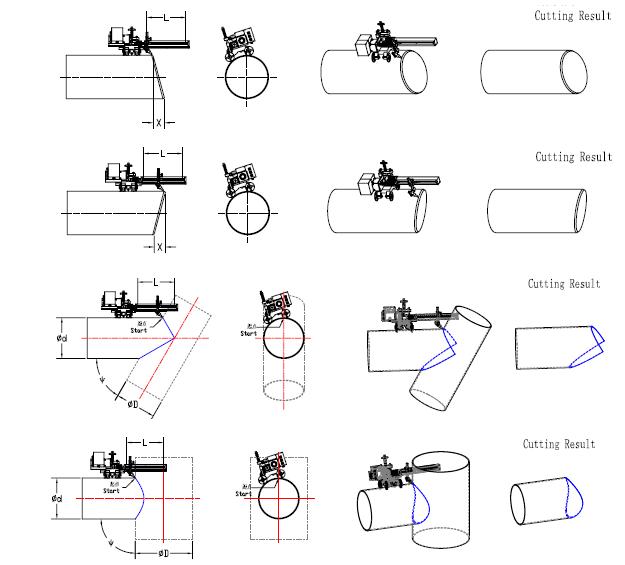

切割示意
