型 号：FL641H

口 径：DN25～DN250

压 力：0.6～2.5MPa

材 质：铸钢、不锈钢、合金钢等

上海好施阀门厂成立于1982年，位于上海嘉定区工业园区北区958弄，于2005年改制为上海好施阀门有限公司。是国家一级生产企业单位，有近30年的生产、销售和自主研发经验，是全球金阀奖唯一的持有者及世界阀门协会的董事及终身会员。好施是全国生产阀门品种、规格最多的阀门厂家之一，产品广泛应用于工业、商业、石油化工、航海运输、流体控制、家庭住宅、和环境保护、高温高压等领域。

产品介绍：

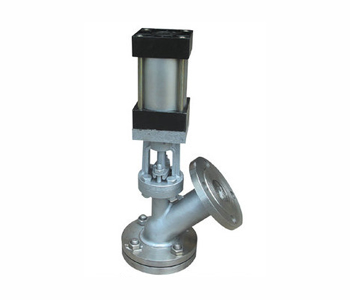

FL641H型保温夹套气动放料阀又称RTBPFY-V型气动保温放料阀，保温夹套气动放料阀是用气动执行器控制阀门,性能与用途：操作方便，开启自由,运动灵活可靠；阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。 结构：主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。

应用范围：
（一）、气动保温放料阀耐腐蚀性
1、保温夹套气动放料阀使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的最低用温度为-29℃,最高温度为425℃。）
2、气动保温放料阀使用介质如颗粒、油品、纸浆、二氧化碳气体（不锈钢材质的最低使用温度为-100℃，最高使用温度为232℃。）
3、气动保温夹套放料阀严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞150℃ 浓度＞30%）。
（二）、不锈钢气动放料阀的一般工作温度：≤150℃
（三）、保温气动放料阀压力范围：0.6~2.5MPa
（四）、气动保温放料阀通径范围：25~250mm

结构特点：
放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于放料阀底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能，阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时采取短行程阀瓣的设计。

标准规范：
设计制造标准：HG5-16-79
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

零件材料与工况：

阀体	阀瓣、密封圈、阀杆	螺母
壳体试验	不锈钢	铜



主要尺寸及重量：

口径	上展式				下展式
	D	D3	H	D0	D	D3	H	D0
25	115	115	270	160	115	135	225	160
32	135	135	285	160	135	145	300	160
40	145	145	355	180	145	160	340	180
50	160	160	370	180	160	180	345	180
65	180	180	465	220	180	195	425	220
80	195	195	480	250	195	215	445	250
100	215	215	590	280	215	260	535	280
125	245	245	730	300	245	280	585	300
150	280	280	775	320	280	330	665	320
