产品介绍
SM2130M-NH3 氨气传感器(NH3)传感器原内置高精度电化学传感器。产品采用4-20mA标准电流接口，可实现多点同时监测，组网并远传。
技术参数及特点
| 参数 | 技术指标 |
| NH3测量范围 | 0-150ppm |
| NH3最大允许误差 | ±10ppm； |
| NH3重复测试 | +5ppm |
| 输出电流 | 4-20mA |
| 供电电源 | 总线供电，DC12V-24V |
| 耗电 | 4W |
| 运行温度 | -30-85℃ |
| 工作湿度环境 | 0-95%RH |
| 外形尺寸 | 115×96×30㎜² |
使用说明

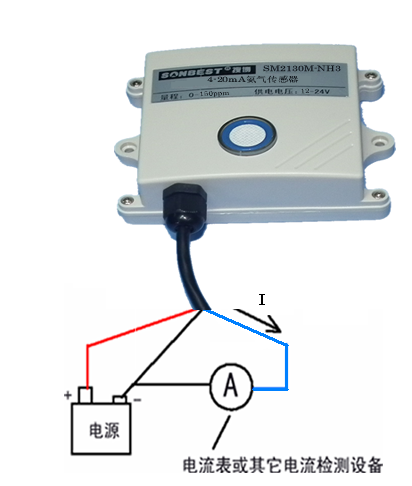

1. 接线直接使用设备自带的引线，根据颜色提示进行接线
| 线芯颜色 | 标号 | 说明 |
| 红色 | V+ | 电源正，电压范围：DC12-24V |
| 黑色 | V- | 电源负极 |
| 兰色 | I+ | 4-20mA电流正 |
2. 氨气浓度与电流计算测量电流I、量程A及氨气浓度值的关系:
V= A*(I-4) /(20-4)
如果当前测量的电流值为8mA,量程为150，那此时算出当前氨气浓度值为：
V=150*(8-4)/(20-4)=37.5,即浓度值为37.5ppm。
常用氨气浓度值与电流对照表
| 电流值（mA） | 氨气浓度值(ppm) | 说明 |
| 4 | 0 | 量程下限 |
| 8 | 37.5 | |
| 12 | 75 | |
| 16 | 112.5 | |
| 20 | 150 | 极限值 |

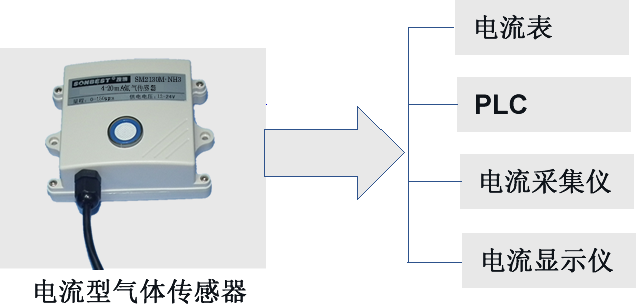

典型方案
