产品概述

    SM1810C温湿度数据采集模块,配合美国瑞士专用温湿度传感器,基于工业用MODBUS-RTU协议，实现低成本温湿度状态在线监测的实用型一体化模块。

    本模块可应用于(1)SMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 （8）宾馆温湿度监控（9）档案室温湿度监控（10）智能家居温湿度监控(9) 其它需要监测温湿度的各种场合等。

产品特色

 1. 采用进口传感器，精度高
2. CAN远距离通信接口，最远可达10公里
3. 指令简单
4. 总线最多可以挂接110个温湿度模块
5. 标准工业导轨安装
6. 6-24V宽电源供电
7. 组网方案，每个模块都有一个地址，可任设意设置地址
8. 高性价比

技术参数

接口说明

 CAN接口接口其引脚定义如下：

 应用方案

        SM1810C模块内置CAN接口转换器,通过CAN总线的组网方式，可以将通讯距离延长到最长10000米，可以有效解决最简连接的距离过短问题。

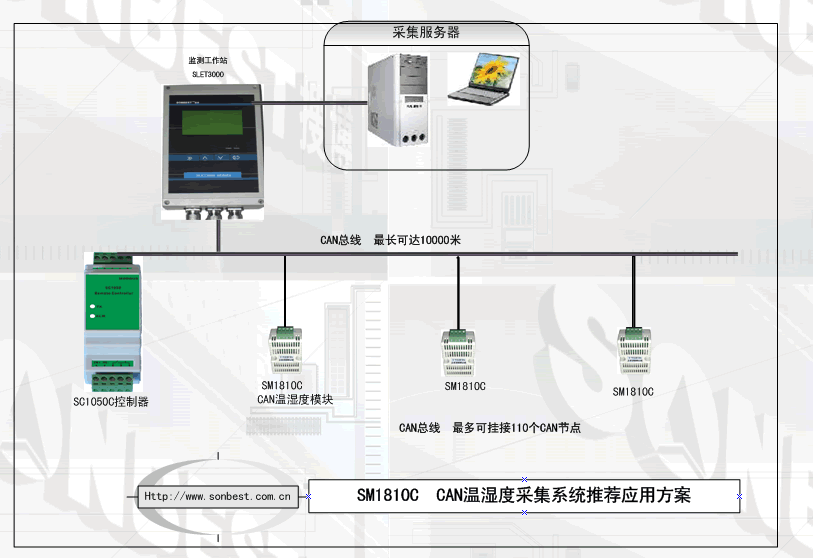

   下图是基于SM1810C模块大棚温湿度监测的CAN组网结构图，每个SM1810C模块都有一个节点编号，一个小系统，可以最多放置110个SM1810C模块。 因每个模块采用宽电压供电，所以整个系统都可以采用总线供电的方案。

   推荐应用方案的优点：所有温湿度数据可在大屏幕显示器上直接显示出来，监测工作站SLET3000完成巡检、节点纠错控制、数据通讯等功能。SC1050C 总线控制器能够控制加湿、除湿机、空调等各种电气设备。缺点：造价相对于基本方案较高。

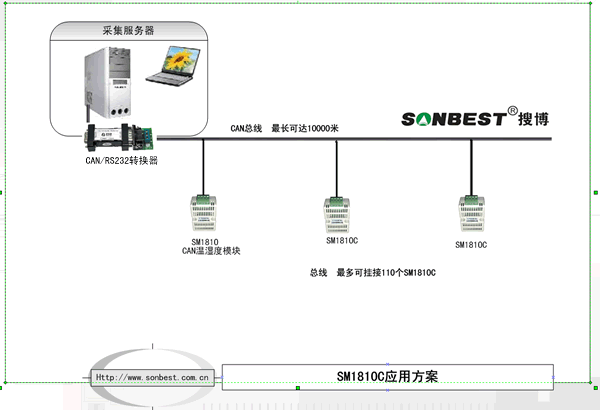

基本方案的优点： 成本低;缺点：节点处理及巡回检测等各种工作交由上位机处理，上位机软件复杂。适应有较强软件开发能力的用户使用。

外形尺寸

通讯协议

 CAN2.0B标准帧格式.
CAN 标准帧信息为11 个字节包括两部分信息和数据部分前3 个字节为信息部分。

字节1 为帧信息。第7 位(FF)表示帧格式，在扩展帧中，FF=1；第6位(RTR)表示帧的类型，RTR=0
表示为数据帧，RTR=1 表示为远程帧；DLC 表示在数据帧时实际的数据长度。
字节2~3为报文识别码11 位有效。字节4~11为数据帧的实际数据，远程帧时无效。
     本产品采用的协议为企业内部的协议，非标准CAN open协议。默认速率为250k。
SM1810C出厂时默认节点号为1，即报文识别码为CAN标准帧中的ID.10-ID.3。

当使用右对齐方式：
当采用直接ID右对齐方式时，报文识别码需左移3位。如当前设备地址为1时，左移3位时为1000B，即此时地址为08.

比如硬件地址为1时，采用ID靠右对齐的方式时，实际ID为08，如下图所示，帧ID为 00 00 00 08，发送正确的命令即可有数据回复。

可以用主站通过命令重新设置节点号，节点号的范围为1~127。重新设置节点号后，必须复位系统，系统重启后，新节点号才有效。因通讯都为十六进制格式，表格里的数据都为16进制格式。
比如主机ID为00 00,传感器地址为01 00将当前1号节点更改为2号,更改设备ID的通讯报文如下：

]

温度数据的寄存器地址为0x11,湿度的为0x22.
如上例所示，传感器的数据为6个节字构成，6个字节都转换成asc码即为真实数据。
比如17.5 这6个字节分别 20 20 31 37 2E 35,其中0x20表示该字节数据为空,0x31是3的ASCII值，0x31是1的ASCII值，0x2E是 . 的ASCII值。其中第5个字节固定为0x2E即小数点的ASCII值。

配件清单

产品选型

产品照片

                                                                                                                                                                                                                       产品背面
