产品应用：
实验用臭氧发生器出口浓度检测，科研机构臭氧发生器产量标定等。
用于臭氧发生器出口的浓度测量，可连续在线检测臭氧发生器出口管道中臭氧浓度。
主要用于连续检测各种工业环境下的臭氧气体，也可用于检测运行中的管道、容器等环境的臭氧气体。广泛应用于制药、化工、市政、污水处理等行业，对臭氧发生器出口浓度和臭氧发生器产量测量。
一、产品概述：
IDEAL-2000型臭氧浓度检测仪主要用于臭氧发生器出口进行臭氧浓度检测，采用国外长寿命紫外发光灯管(254nm双光路) ，使用寿命是普通紫外灯管的2-3倍(20000小时以上)，测量数据稳定、精度高;采用美国一体化分流层光池结构，具备无泄漏、耐压高、耐大流量采样气体冲击、易清洁、维护方便、操作简单。在使用过程中设备自动校零，保证了浓度的准确性并且避免了零漂，具有4-20mA及RS-485信号输出。
IDEAL-2000型臭氧浓度实时检测仪是集光电转换、小信号检测分析、微处理器控制技术为一体的高科技产品。该仪器在国内首家采用了国外最新研制成功的微型(低压直流驱动C波段254nm)双光路紫外光源系统和先进的光源亮度低扰动控制技术。其测量原理是：利用臭氧气体分子对紫外C波段光谱的吸收特性，经光电转换，依据比尔—郎伯(Beer-Lambert)定律对采集的技术数据进行分析处理，实现臭氧气体浓度值的数据显示和信号输出。 在臭氧生产过程中，臭氧气体的浓度值、产量和生产效率等技术指标，受气源的温度、湿度、压力;发生器的冷却效率、放电室放电沿面的老化等因素的影响而产生较大的波动，所以在臭氧应用设备上安装使用浓度检测装置是实现在线连续监测、精确控制臭氧气体浓度、标定臭氧产量的必要技术手段。可实现设备运行的自动控制，以达到系统运行在最佳工作状态，避免了使用人工碘滴定法时检测数据精确度低、适时性差等缺点。
臭氧气体浓度的自动检测方法有两种：电化学法和光度吸收法。具体应用时，低浓度气体检测常采用电化学法，高浓度气体(≥2～5mg/L)检测多采用光度吸收法。电化学法的致命弱点是传感器存放、使用寿命短，使用成本较高。光度吸收法使用普通高压汞气紫外光源时灯管也存在易老化、使用寿命短等问题，其连续工作时间一般小于3000小时，需返回制造厂家更换、校正，且使用交流光源所采集的数据偏差较大，仪器结构复杂，不利于拆洗、清洁。 IDEAL-2000型紫外光源臭氧气体浓度检测仪：采用先进的光源系统，具有使用寿命长(是普通高压汞气紫外灯管的2-3倍);测量数据稳定、精度高;采用一体化分流层光池结构，具备无泄漏、耐压高、耐大流量采样气体冲击、易清洁、维护方便、操作简单、使用成本低等特点。
--
测试方法：双光束紫外光吸收法,测量精度高
产品优势：相比单光束更快的响应速度
紫外光源：长寿命紫外光源（253.7nm）
智能补偿：内置光源自动补偿功能
测量范围：极宽的测试范围0-200mg/L
产品供电：100-240VA
数据显示：4位LED显示，黑暗中也可清晰读数
输出功能：配4-20mA电流信号输出和RS485通讯
极高的性价比，适用于科研，实验室及各研究所需要臭氧检测和分析应用。
二、技术参数:
量程范围：0～200mg/L(0～40mg/L，0～100mg/L可选，固定量程);
显示分辨率：0.1mg/L；
显示位数：4位；
准确率：±3％；
通讯方式：RS－485；
通讯参数：9600，8，N，1；
输出方式：差分4-20mA，线性；
重量：1.5kg；
输入气体流量：1.0±0.3L/min；
输入气体压力：最大压力1bar（0.1MPa）；
电源：AC 220V±10% 50Hz；
尺寸：160mm（长）×80mm（宽）×250mm（深）;
气体输入口、输出口管内径4mm，外径6mm；
做为内嵌入式仪表开孔尺寸：152mm×76mm；
产品返回厂家校验周期18个月。
配件及功能：配置有气体减压阀、气体催灭器、内置气体过滤器、三通自动校零装置，可实现自动校零无零飘。
三、产品结构:
IDEAL-2000型臭氧浓度检测仪前后面板如图所示：

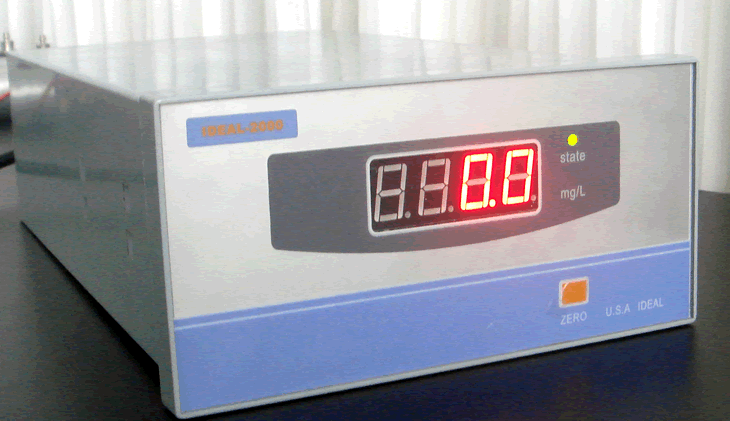

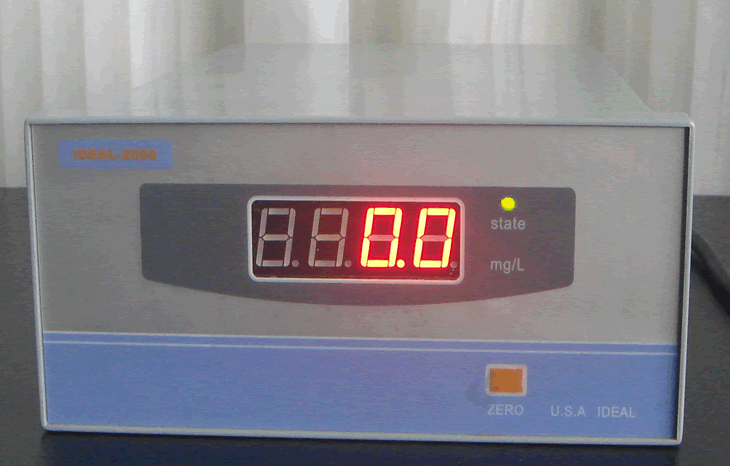

IDEAL-2000臭氧浓度检测仪前面板
IDEAL-2000臭氧浓度检测仪后面板
1 前面板 2 显示窗口
3 校零按键 4 后面板
5 电源开关 6 臭氧输入口
7 臭氧输出口 8 航空连接器
9 电源插座 10 铭牌
11 状态指示灯（绿色为检测状态，红色为校零状态）
12 臭氧还原剂封口
其中，航插连接器管脚定义如下：
1. RS-485 TX+ ［棕色线］ 2. RS-485 TX- ［红色线］
3. 电流输出(4-20mA) CO+ ［橙色线］ 4. 电流输出(4-20mA) CO- ［黄色线］
气体输入口、输出口管内径4mm，外径6mm。
功能介绍:
本检测仪开机即进入工作状态(建议预热30分钟后使用，一般开机即可使用) 。
使用时，请首先确保电气、管路连接正确，特别是臭氧输入口和输出口不能颠倒，流量控制在1.0L/min左右。
本检测仪开机即首先自动校零，以还原输入气体为零气，当仪表检测浓度与实际浓度差别超过3%时（双光路原理根据检测光及对比光的误差实现）仪表会自动校零，时间间隔由开机时一次逐渐延长。用户也可根据需要通过发送通讯命令或按键实现校零。
提示：
1、检测的气体露点应小于5℃，否则应对气体进行干燥处理。
2、检测仪必须在无冷凝环境中操作。
3、检测仪运行时保证气路流量稳定，流量以1.0L/min为宜。
4、检测过程中，应将臭氧气体回收或分解，不得将臭氧气体泄露到空气中。
四、产品技术特色：
1、 宽量程：0-200mg/L;
2、 国外长寿命紫外发光灯管 (254nm)，使用寿命是普通紫外灯管的2-3倍(20000小时以上);
3、 多种数据输出方式，RS－485，差分4～20mA(1～5V)，或0～20mA(0～5V)可选;
4、 在使用过程中设备自动校零，一切自动完成，无需手动校零，保证了浓度的准确性并且避免了零漂;
5、用于臭氧发生器出口臭氧浓度检测，可连续在线实时检测，无需手工校零，可内侵入臭氧发生器;
6、核心部件为美国原装引进，性能及光源系统要优于国外分析仪，价格也优惠于国外分析仪;
7、测量原理：紫外吸收法;
