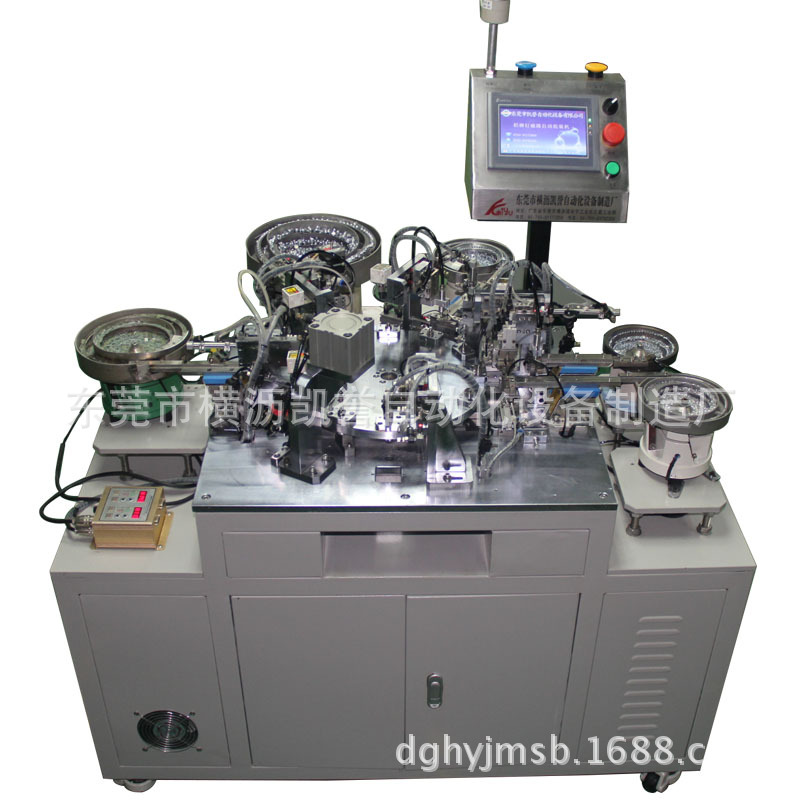

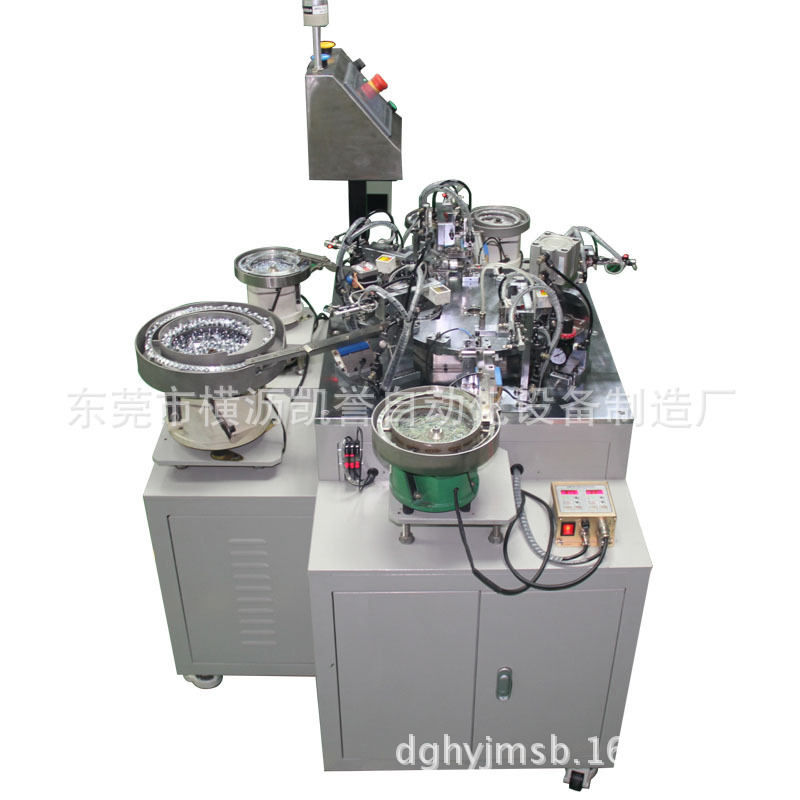

应磁路机,绕线机,耳机自动装配,品牌凯誉全自动铜铝铆钉磁路组装机

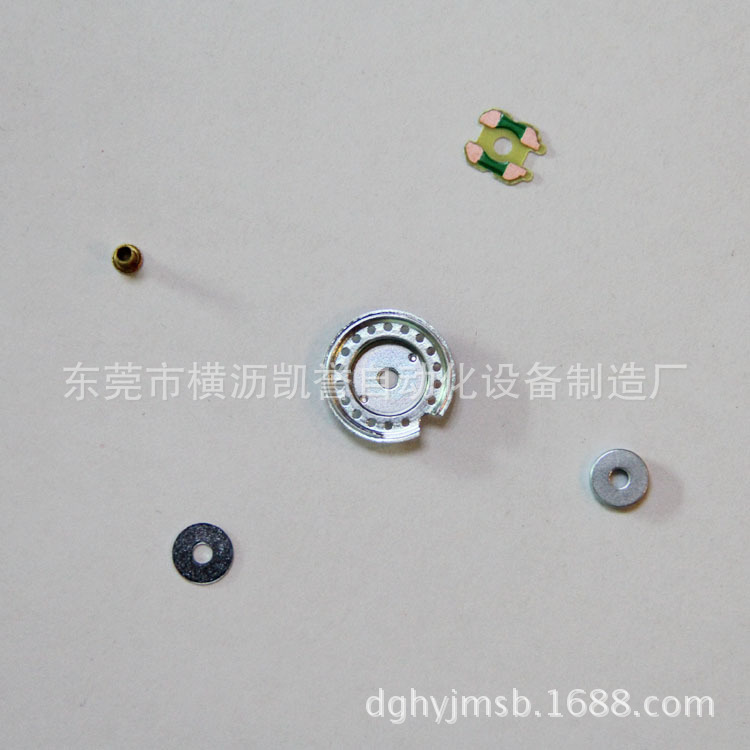

产品特点:此设备适用于各种规格的铜/铝铆钉磁路自动装配(可根据客户的产品要求设计)。振动盘自动送料,全自动完成铜/铝铆钉、华司、磁铁、铁壳、PCB的组装铆合成型,全自动分辨PCB正反面,自动检测铁壳缺口;
型号参数对照:
型号:KY-MRA-F50
控制系统:触摸屏界面 +PLC 控制
规格:1000(w)×1200(D) ×1380(H)mm
送料方式:振动盘自动送料
机器重量:300kg
铆钉直径:φ 1.15- φ 2.54(mm)
电源:AC220V±10% 单相 50/60Hz
喇叭直径:φ 6.0- φ30.0
使用气压:0.4-0.8Mpa
同心度:0.02 mm
功率:0.5KW
旋转方式:高精度分割器
主轴方向:逆时针
铆合方式:气缸铆合
步序记忆容量:999999
操作人数:1人
每小时产能:1800pcs/h
设备动作流程
1. 可以完成圆形、方形、各种异形 PCB 的自动组装;
2. 定位治具精度在 0.02 mm 之内,保证了产品的同心度、选用优质进口材质,使用寿命长;
3. 全自动区分华司、PCB 正反面、无需物料改善并自动对位;
4. 采用日本 SMC以及欧美气动配件为主驱动配件,性能更稳定;
5. 采用进口 PLC 控制,程序更趋于人性化,操作运行更方便;
6. 通用性能:主要部件采用数控加工,加工精度高,通用性广,加工不同规格产品时部件更换方便;
7. 结构紧凑:设备体积小(实际占地面积为1.2mX1.0m),设备运行速度快,噪音小,节省摆放空间。
