一、产品介绍及工作原理
TJ/TJG型干蒸汽喷射式加湿器采用外部蒸汽源,通过汽水分离装置,保证得到干燥蒸汽,通过蒸汽喷射用喷嘴喷出均匀的蒸汽,喷管采用双重保温夹套进行喷管预热,防止喷管内的冷凝水喷到空调系统里,喷管内产生的冷凝水回流到闪蒸腔,通过二次蒸发,使之重新成为加湿用的蒸汽。分离后的冷凝水通过分离器底部的疏水阀排出。

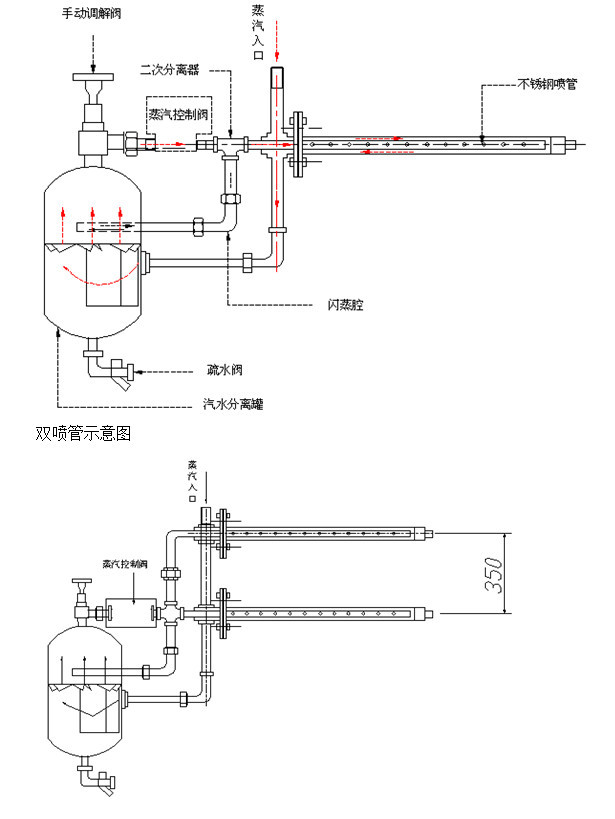

工作原理图:
二、适用范围
空调及风管配套加湿系统,高精度加湿场所,高洁净加湿场所,不同型号的加湿器能够满足各种蒸汽加湿的要求。
三、主要特点
★性能稳定可靠
◎全不锈钢材质,独特的外形结构设计,不仅美观大方,而且减少了冷凝水,并消除了冷启动时水滴的飞溅。
◎采用锥形汽水分离装置,离心式设计,能有效地去除夹带的水滴和冷凝水。
◎双重保温夹套喷管有效地防止了蒸汽冷凝水的凝结。
◎二次分离及闪蒸腔排除所有可能的水滴,仅允许干蒸汽离开分离器。
★可靠的吸收
◎经过保温设计的喷管,配上蒸汽喷射用喷嘴,可以均匀的喷出干蒸汽。
◎优化的结构设计,最大限度的降低了蒸汽喷射时噪音。
★多样的控制方式可供选择
◎手动式、电磁阀式、电动开关式、电动比例式、气动式
四、型号解读
五、结构示意图
双喷管示意图
多排喷管示意图
区分左右式
面对加湿器喷管喷孔,汽水分离器在左侧,则为左式(LH),汽水分离器在右侧,则为右式(RH)。干蒸汽喷射式加湿器安装时其喷管喷孔应逆向喷射。
加湿量只与加湿器汽水分离器型号及开关阀,喷孔孔径有关,与喷管长度无关,额定加湿量为阀门全开时加湿量。
六、TJ/TJG型干蒸汽喷射式加湿器的选型
1、控制方式选择(手动、电磁阀、电动、气动控制)
2、蒸汽压力确定(压力范围为0.1-0.4Mpa)
3、计算加湿量确定,汽水分离器口径。
4、根据空调或风管高度、宽度来确定喷管长度及数量。
5、根据空调或风管设计结构来确定加湿器左右式。
加湿量选择(表一)
供气 压力 Mpa |
额定加湿量Kg/h |
|||||||||||
型 号 |
TJ/TJG-15 |
TJ/TJG-20 |
TJ/TJG-40 |
TJ/TJG-50 |
||||||||
喷孔孔径 |
Φ2 |
Φ4 |
Φ6 |
Φ8 |
Φ9 |
Φ10 |
Φ10.5 |
Φ12 |
Φ14 |
Φ16 |
Φ18 |
|
0.1 |
2.3 |
9.4 |
22 |
50 |
62 |
75.5 |
78 |
102 |
141 |
194 |
246 |
|
0.2 |
3.6 |
14 |
35 |
69 |
106 |
131 |
142 |
160 |
216 |
311 |
397 |
|
0.3 |
4.5 |
18 |
40 |
97 |
152 |
187 |
205 |
217 |
296 |
448 |
569 |
|
0.4 |
6.1 |
24 |
58 |
120 |
196 |
227 |
250 |
275 |
375 |
590 |
760 |
★ 黄色部分建议采用单喷杆,蓝色部分建议采用多喷杆。额定加湿量是指调节阀全开启时的加湿量。
喷管长度选择(表二)
喷管型号 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
L11 |
L12 |
L13 |
|
喷管长度(L) |
310 |
460 |
610 |
910 |
1220 |
1500 |
1820 |
2100 |
2450 |
2740 |
3050 |
3350 |
3650 |
|
风管宽度(W) |
Min |
200 |
385 |
535 |
840 |
1150 |
1430 |
1750 |
2030 |
2380 |
2670 |
2980 |
3280 |
3580 |
Max |
360 |
510 |
760 |
1110 |
1420 |
1700 |
2020 |
2300 |
2650 |
2940 |
3250 |
3550 |
3850 |
大型空气处理机或风管的高度过高时(超过2米),为了蒸汽与外界空气的有效混合及蒸汽的快速吸收,我们建议采用双喷管或多喷管式干蒸汽喷射式加湿器。
干蒸汽加湿器外形尺寸图表(表三)
型号 |
A |
B |
X |
Y |
Z |
W |
喷孔个数 |
喷汽孔直径 |
L |
TJ/TJG-15 |
200 |
280 |
32 |
52 |
3/4” |
3/4” |
16 |
Φ2,Φ4,Φ6 |
300-3600 |
TJ/TJG-20 |
230 |
280 |
44 |
66 |
1” |
1” |
16 |
Φ8,Φ9,Φ10 |
|
TJ/TJG-40 |
265 |
280 |
54 |
83 |
11/4” |
11/4” |
16 |
Φ10.5,Φ12,Φ14 |
|
TJ/TJG-50 |
375 |
280 |
70 |
115 |
11/4” |
11/4” |
16 |
Φ16,Φ18 |
电动执行机构选型表(表四):
类型 |
电磁阀 |
电动阀摸拟量 |
特点 |
通电、则全开:开启量非连续调节 |
通电,开启量线形调节 |
电源电压 |
AC220/24V |
AC24V |
输入信号 |
ON/OFF |
DC0-10V,4-20mA |
压力 |
<0.49MPa |
<0.49MPa |
工作环境 |
4-40℃ |
4-40℃ |
介质温度 |
2-150℃ |
2-150℃ |
阀体材质 |
铸铜 |
铸铜/不锈钢 |
泄漏量 |
小于KV值的5% |
小于KV值的0.01% |
七、TJ/TJG型干蒸汽喷射式加湿器选型举例
风量15000m3/h,蒸汽供汽压力0.2Mpa,空调截面尺寸:宽1600×高1000(mm),所需加湿量100kg/h,实现比例式自动控制。
查表1:加湿量100kg/h,供汽压力0.2Mpa
查表2:根据空调宽度确定喷管长度,应选择L6。
选型: TJ/TJGE—20--Φ9—L6
八、干蒸汽系统示意图
注意事项
1、加湿器的安装应保证在吸收距离之内,否则采用多喷管加湿器,喷管应与气流方向成一直线。
2、喷管的末端应向上略有倾斜为好,以利于冷凝水都能流回闪蒸腔里。
3、喷管应安装在距表冷下游至少250mm以上的地方。
4、加湿器喷管与控制感应元件之间至少保持2m以上的距离。
5、喷管应尽可能安装在加热器与之间,以利于消除蒸汽喷射噪声。
6、安装多喷管时,喷管间距应相等。
