DL-LN3X系列自组网多跳无线通信模块
一、产品介绍
DL-LN3X系列模块是北京深联智达科技有限公司新晋推出的无线通信模块，该模块专为需要自动组网多跳传输的应用场合设计。突破了传统自组网多跳不稳定的问题，并解决了丢包严重的现象。相对于其他常见的自组网无线通信解决方案，本方案更加灵活、可靠，可长期稳定工作；用户可以抛开复杂的协议栈和芯片手册，只需要掌握简单的串口通讯便可驾驭无线多跳传输。
二、产品功能
DL-LN3X模块是一种自组网多跳无线通信模块。模块无线频率为2.4GHz~2.45GHz，属于全球免费的无线频段。该模块工作时，会与周围的模块自动组成一个无线多跳网络，此网络为对等网络，不需要中心节点；微控制器（MCU）或者电脑通过Uart告诉模块目标地址和待发送的数据，模块会通过网络选择最优的路径，将信息传输给目标模块，而目标模块将通过Uart输出源地址和上述的数据。
三、产品特点
(1)定向扩散型自组网协议

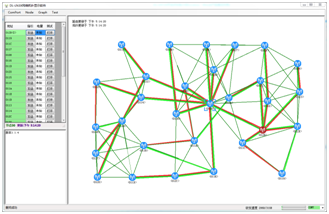

a.模块上电后会自动组成多跳网状网络，完全不需要用户干预。
b.每个模块都可以给网络中任意一个节点发送数据。
c.带有确认传输功能，无线传输使用CRC校验，最多重传15次。
d.网络中任何节点故障不影响整个网络的运行，具有很强的抗毁性。
e.最大可支持130个模块组成网络，模块地址可通过程序进行修改。
f.单个包长可达63字节，带有数据包缓冲机制。
(2)用户接口简单易学
a.使用uart作为交互接口，波特率可调
b.使用长度可变的包传输数据，使用安全的数据分包协议
c.支持端口分割机制
(3)程序工作稳定
a.操作系统基于线程切片，工作稳定。
b.使用内存池代替栈完成动态内存分配，长期工作不产生内存碎片。
(4)带有指示灯
a.模块带有收/发包指示灯，可以选择开启或关闭。
b.模块带有定位指示灯，可以远程点亮，方便寻找。

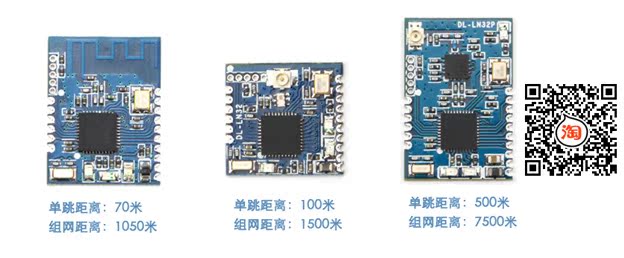

四、产品选型
|
产品型号 |
天线接口 |
单跳组网距离 |
|
DL-LN33 |
使用印版天线 |
70米（室外空旷无遮挡测试） |
|
DL-LN32 |
使用IPEX接口 |
100米（室外空旷无遮挡测试） |
|
DL-LN32P |
使用IPEX接口，并板载无线功放 |
500米（室外空旷无遮挡测试） |
五、产品参数
(1)DL-LN33,DL-LN32,DL-32P相同参数部分:
|
序号 |
参数名称 |
参数值 |
|
1 |
芯片选型 |
CC2530F256 |
|
2 |
工作频段 |
2400~2450MHz（共16信道） |
|
3 |
通信接口 |
UART串口（支持波特率13种，2400~500000） |
|
4 |
自组网最大跳数 |
15跳 |
|
5 |
可容纳的点数 |
典型值为130个，当网络趋向于密集时，节点数减少，最小值为96个 |
|
6 |
最大包长度 |
63Byte（包含端口的地址信息） |
|
7 |
最大发送速率 |
250KBit/s |
|
8 |
丢包重传次数 |
最多15次，网络负载高时，最少5次 |
|
9 |
空中延时 |
节点间为单跳，小于10mS |
(2)DL-LN33,DL-LN32,DL-32P不相同参数部分:
|
序号 |
型号 |
参数值 |
|
1 |
DL-LN33 |
单跳组网距离：70米（室外空旷无遮挡测试） 发射功率：4.5dBm 工作电压：2.5V~3.6V 工作电流：小于30mA 天线：印板天线 |
|
2 |
DL-LN32 |
单跳组网距离：100米（室外空旷无遮挡测试） 发射功率：4.5dBm 工作电压：2.5V~3.6V 工作电流：小于30mA 天线：IPEX天线接口 |
|
3 |
DL-LN32P |
单跳组网距离：500米（室外空旷无遮挡测试） 发射功率：20dBm 工作电压：2.5V~3.6V 工作电流：小于55mA 天线接口：IPEX天线接口, 并板载无线功放 |
六、引脚配置
DL-LN33/
DL-LN32/ DL-LN32P模块使用相同的引脚配置，这些模块都设计成了邮票孔电路板的形状，引脚配置如下图：
七、应用场景
需要用到自动组网多跳传输的场合，如：智能抄表、智能灯控、智能农业、智能家居、智能大棚、智能交通、智能照明等。
